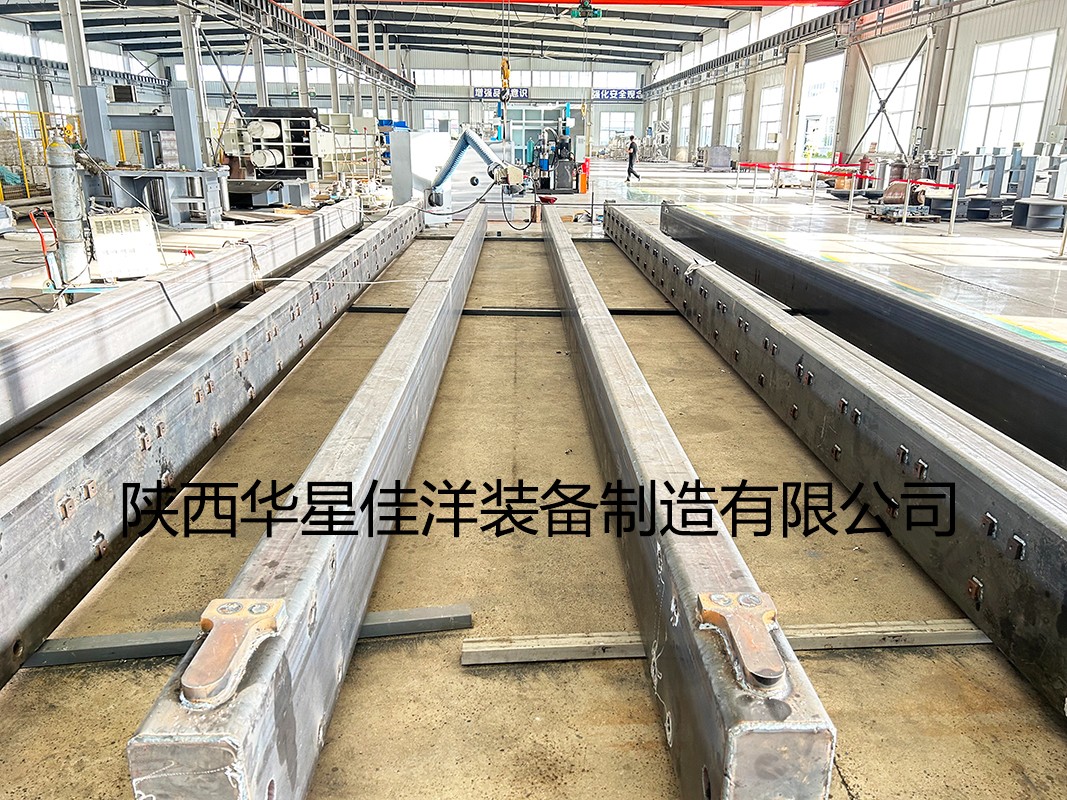

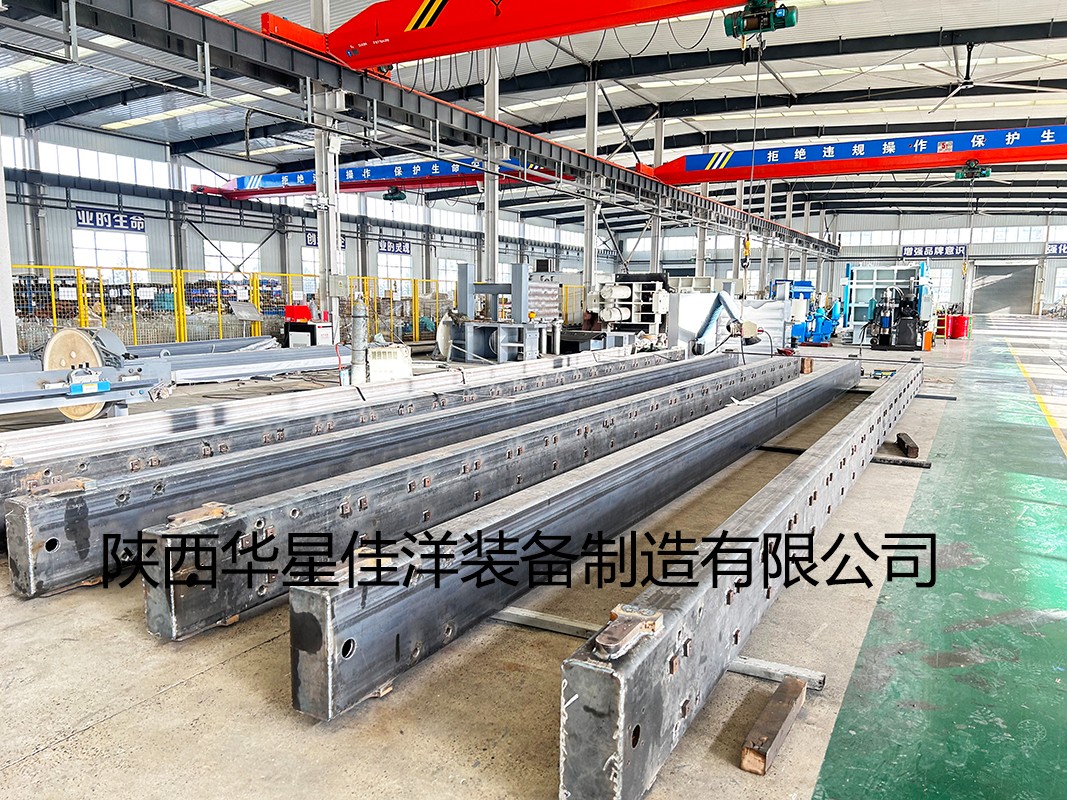

本圖片為：陜西華星佳洋裝備制造有限公司，生產的500平米廂式隔膜壓濾機大梁。

大梁長13米，厚500mm，側面厚200mm，材質：Q345。

廂式大梁為工字型截面，更能承受重量和壓力。中間使用支腿支撐，為防止油缸斜推時，力量不均勻，造成大梁變形。

500平米箱式隔膜壓濾機大梁的長度比500平米箱式壓濾機的長度要長將近3米，因為隔膜板濾室厚度淺，泥餅厚度不夠普通廂式壓濾機的泥餅厚度，所以需要增加濾板來達到一樣的濾室容積，因為500平米廂式隔膜壓濾機的大梁長度要長于普通箱式壓濾機的大梁長度，才能架設更多濾板。
