板框壓濾機的濾室結構是有些復雜的，想要弄清楚板框壓濾機工作的具體過程，一定要清楚板框壓濾機濾室的組成結構，這對于很多技術人員來說都是很有必要的。

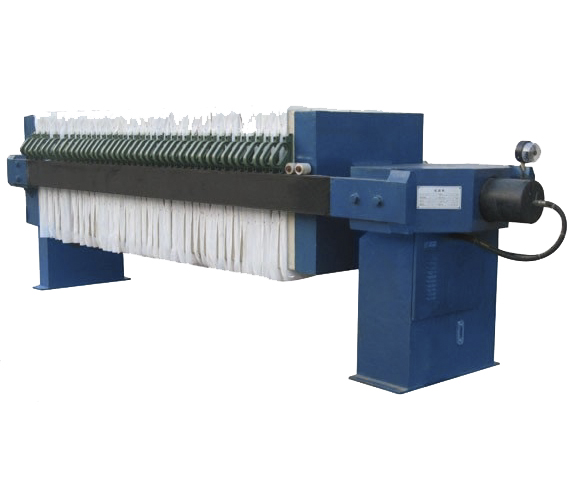

板框壓濾機由交替排列的濾板與濾框構成一組濾室。其凸出部位用以支撐濾布，濾框和濾板的邊角上有通孔，組裝后構成完整的通道，能通人懸浮液、洗滌水和引出濾液。板框壓濾機的濾室由一塊平板濾板和一塊中空濾框兩部分組成，濾布固定在板框上。
板框壓濾機適用范圍很廣泛，結構較簡單，主要是板與框的壓緊和拉合，并且卸渣和清洗濾布都可以實行全自動化操作，在脫硫廢水污泥處理系統中使用較為廣泛。板、框兩側各舍把手支托在橫 梁上，由壓緊裝置壓緊板、框。板、框之間的濾布起密封蟄片的作用。
